Sådan beregner du timeydelse og mm vand pr. vanding

Sådan beregner du timeydelsen i m³

Beregningen af timeydelsen i m³ sker i følgende 4 trin:

1. Find anlæggets timeydelse i m³
2. Mål maskines kørehastighed.
3. Fastslå flytteafstanden.
4. Beregn vandmængden i mm (brutto).

1. Vandingsanlæggets timeydelse - finder du på følgende måde:

1. Mål dysens diameter.
2. Fastslå om dysetypen er en konisk dyse eller ringdyse. Ved ringdysen udgøres hullet i dysen af en slags "spændskive".
3. Mål arbejdstrykket, men sæt gerne et nyt manometer på vandingsmaskinen først. Arbejdstrykket skal måles ved kanonen. På selvkørende maskiner er det dog tilstrækkelig, at måle trykket efter vandet har passeret turbinen.
4. Find ydelsen i nedenstående diagrammer.
5. Hvis maskinen er med rotor, lægges 3 - 5 m³ pr. time til den timeydelse, som findes i diagrammet.

2. Sådan måler du maskinens / kanonens fremkørselshastighed

Den findes lettest ved at lægge et metermål ud ved vandingsmaskinen og måle den kørte strækning i 36 sekunder. Antal kørt centimeter svarer til kørehastigheden i meter pr. time. 36 sek. = 1/100 time.

3. Sådan fastslår du flytteafstanden

Er dét antal meter, der er fra midten af et vandspor til midten af det næste.

4. Sådan beregnes vandmængden i mm vand pr. vanding

Beregnes på følgende måde:

• Antal m³ pr. time x 1000 = mm vand (brutto)
• Kørehastighed (meter pr. time) x flytteafstand (meter)

Hvilken dysetype har vandingsanlægget?

Koniske dyser

Koniske dyser findes i helstøbt aluminium eller med aluminiumshus og udskiftelige dysemundinger af kunststof.

Ringdyser

Ringdyser findes i helstøbt aluminium, og med mundingsskiver af stål, eller med aluminiumshus og udskiftelige dyseskiver af kunststof.

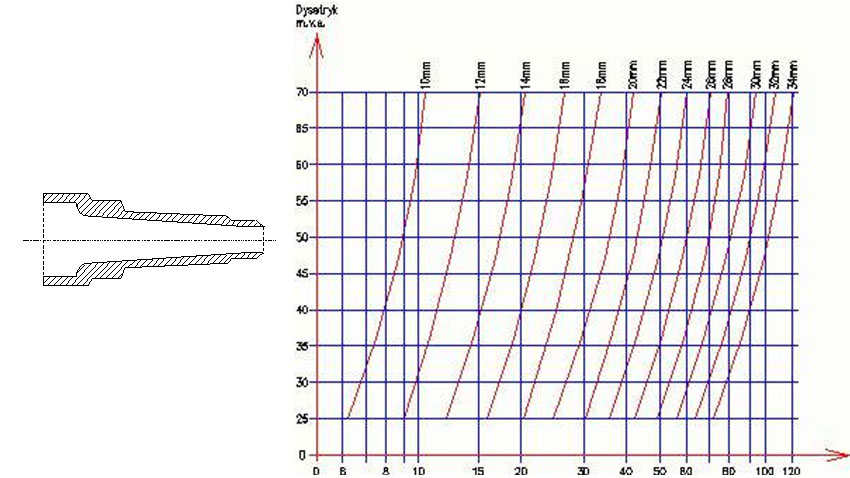

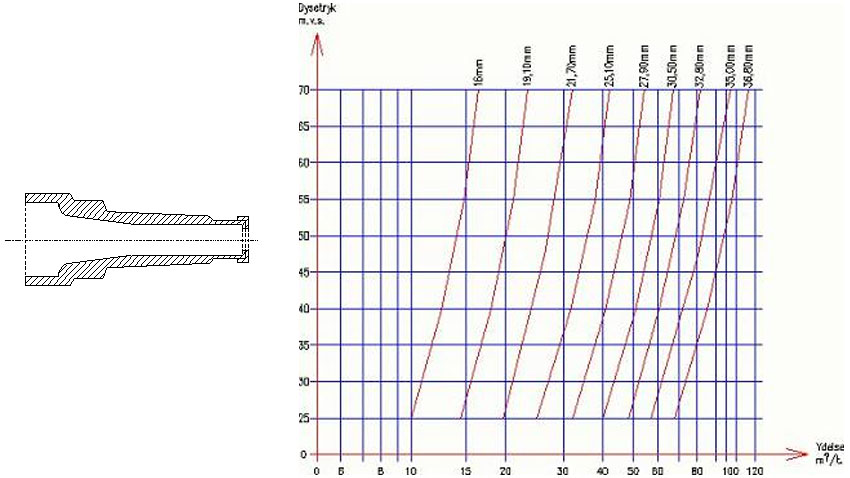

Ydelsen på en dyse findes ved at gå ind i diagrammet nedenfor. Bemærk, at et tryk på ca. 10 mVs svarer til 1 Bar.

Sådan finder du den optimale fordeling af vandet

En optimal fordeling af vandingsvandet er afhængig af 4 ting:

1. Sektorvinkel - den del af cirkelbuen, som kanonen vander
2. Antal "hammerslag" pr. omgang på kanonen
3. Flytteafstand i forhold til dysetryk og vandmængde
4. Vindpåvirkning

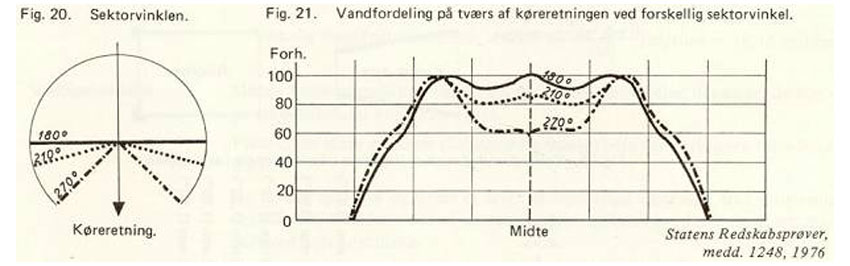

1. Diagram over den optimale sektorvinkel

Maskiner med turbine: Ifølge forsøg på Statens Redskabsprøver (i dag Danmarks JordbrugsForskning, Forskningscenter Bygholm) i 1976, er sektorvinkelen for den optimale vandfordeling 180° - som vist på diagrammet nedenfor. Diagrammet gælder for maskine med turbine.

Maskiner med rotor: Her bør sektorvinklen være lidt større end 180° (en halvcirkel), da fremdriftsvandet fra rotoren fordeles omkring maskinen. Derfor skal kanonen indstilles, så den kompenserer for dette ved at placere mere vand ude i siderne.

2. Antal "hammerslag"

For at få en optimal fordeling af vandet i en halvcirkel kræves det, at kanonen bruger 65-100 slag på en ½ omgang. Samtidig skal de enkelte "hammerslag" ligge ved siden af hinanden for at få en ensartet vandfordeling.

3. Flytteafstand i forhold til dysetryk og vandfordelingen

Imidlertid er ovennævnte under forudsætning af at der er det rette forhold mellem kanonens arbejdstryk, ydelse og flytteafstand. I praksis falder disse faktorer sjældent sammen. Derfor er det nødvendigt at efterprøve vandfordelingen. Sæt et antal regnmålere op, (mindst 6 stk.) så de dækker strækningen mellem 2 vandspor. Regnmålerne placeres med ensartet afstand. De regnmålere, der får vand fra begge træk, må først flyttes, når det næste træk er vandet. Får arealet midt mellem vandingssporene for lidt vand, skal sektorvinklen øges - kanonen skal dække en større del af cirkelbuen.

4. Vindpåvirkning/fordampning

Målinger fra udlandet viser, at vandtabet i form af vindafdrift og fordampning, for en enkelt spreder er fra 10-15% om dagen og fra 1-5% om natten.

Husk arbejdssikkerhed ved vanding

Inden man går i gang, bør man bruge ½ minut på at overveje, hvordan opgaven løses uden at komme til skade!

Indenfor jordbruget kommer der hvert år et antal mennesker til skade ved vandingsmaskiner.

Specielt 3 årsager til ulykker går igen:

1. Brugere bliver ramt i hovedet af vandstrålen, eller af kanonrøret fra returgående kanon.
2. På selvkørende maskiner med rotor bliver brugere ramt i hovedet af rotoren.
3. Ustabil opklodsning ved hjulskift.

Artiklen er skrevet af: Gunnar Schmidt, Maskin- og arbejdsmiljøkonsulent ved Byggeri & Teknik, Herning.
